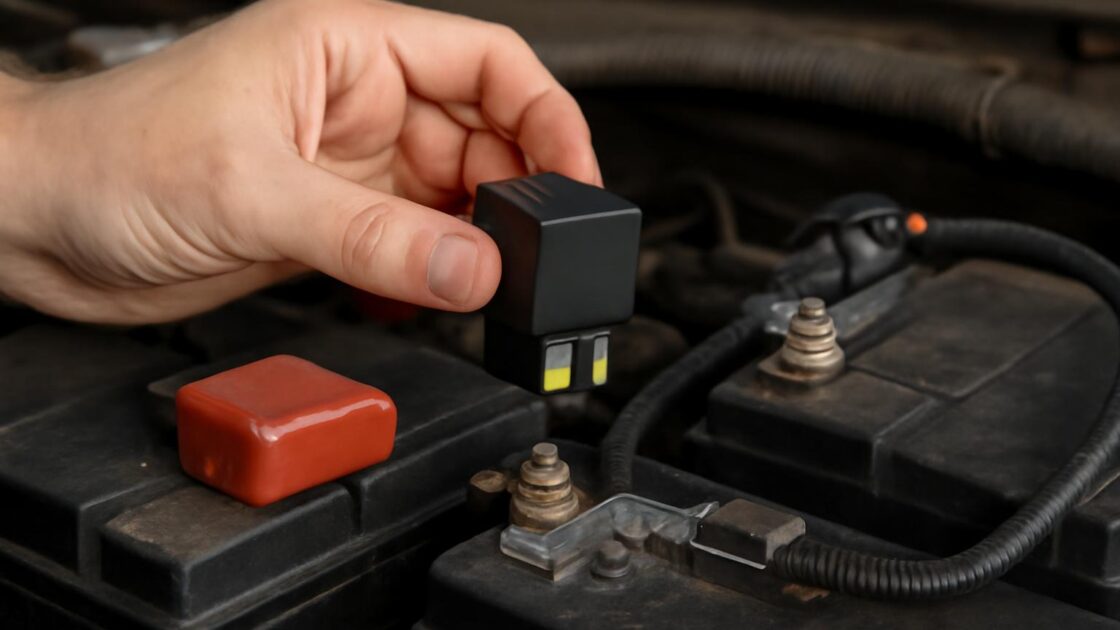

Развязывающее реле — ключевой элемент системы с двумя аккумуляторами в автомобиле. Оно автоматически соединяет аккумуляторы при работе двигателя для зарядки и разъединяет при остановке, защищая основной АКБ от разряда. Правильный выбор и установка реле определяют надежность всей электросистемы.
Как работает развязывающее реле
Реле контролирует напряжение в бортовой сети. При запуске двигателя генератор начинает вырабатывать ток, и напряжение повышается. Когда оно достигает порога срабатывания (обычно 13.2-13.7В), реле замыкает контакты, подключая второй аккумулятор к цепи зарядки.
После остановки двигателя напряжение падает. При снижении до 12.8-12.5В реле размыкает цепь, изолируя аккумуляторы друг от друга. Это предотвращает разряд основного АКБ потребителями, подключенными к дополнительной батарее.
Когда необходимо развязывающее реле
Реле становится необходимым при установке второго аккумулятора для:
- Энергоснабжения кемпера или автодома
- Питания мощной аудиосистемы
- Работы лебедки или дополнительного освещения
- Подключения холодильника или другой техники
Без реле возможны проблемы: разряд обоих аккумуляторов, перегрузка генератора, сбои в работе штатной электроники.
Критерии выбора реле развязки
При подборе реле учитывайте четыре ключевых параметра:
- Ток нагрузки — должен превышать максимальный ток заряда на 20-30%
- Напряжение срабатывания — должно соответствовать характеристикам генератора
- Тип подключения — прямой монтаж или через клеммы
- Защита от перегрева и перегрузки — наличие встроенных предохранителей
Сравнение популярных моделей реле развязки
| Модель | Ток, А | Напряжение срабатывания, В | Дополнительные функции |
|---|---|---|---|
| 120 | 13.3 | Защита от перегрева | |
| 120 | 13.2 | Индикация работы | |
| 120 | 13.6 | Встроенное ЗУ | |
| 120 | 13.4 | Защита от КЗ |
Типовые ошибки при установке и эксплуатации
Большинство проблем возникают из-за нарушений правил монтажа:
- Недостаточное сечение проводов — вызывает перегрев и падение напряжения
- Отсутствие предохранителей — риск возгорания при коротком замыкании
- Установка в engine bay — высокие температуры сокращают срок службы
- Неверное подключение массы — нарушение работы реле
Чек-лист выбора реле развязки
- Определите максимальный ток потребления дополнительных устройств
- Проверьте напряжение генератора на холостых и рабочих оборотах
- Выберите реле с запасом по току 20-30%
- Убедитесь в наличии защиты от перегрева и КЗ
- Подберите медные провода соответствующего сечения
- Запланируйте установку предохранителей на обеих клеммах
Альтернативы реле развязки
Вместо реле иногда используют:
- Изоляторы АКБ — более дорогое решение с лучшими характеристиками
- Ручные переключатели — дешевый вариант, но требующий внимания водителя
- Смарт-разделители — интеллектуальные системы с дополнительным функционалом
Реле остается оптимальным по соотношению цена/качество для большинства применений.
Частые вопросы
Как работает развязывающее реле?
Реле автоматически соединяет основной и дополнительный аккумуляторы при работе двигателя, когда напряжение достигает ~13.7В, и разъединяет при остановке двигателя, предотвращая разряд основного АКБ.
Как выбрать ток реле развязки?
Ток реле должен быть на 20-30% больше максимального тока заряда второго аккумулятора. Для большинства легковых автомобилей достаточно 100-150А, для мощных систем — 200-250А.
Можно ли обойтись без развязывающего реле?
Без реле возможна одновременная разрядка обоих аккумуляторов, перегрузка генератора и нарушение работы штатной электроники. Реле необходимо для безопасной работы системы.
Какие основные ошибки при установке реле развязки?
Неправильный подбор сечения проводов, отсутствие предохранителей, установка реле в зоне высоких температур, подключение без проверки напряжения генератора.
