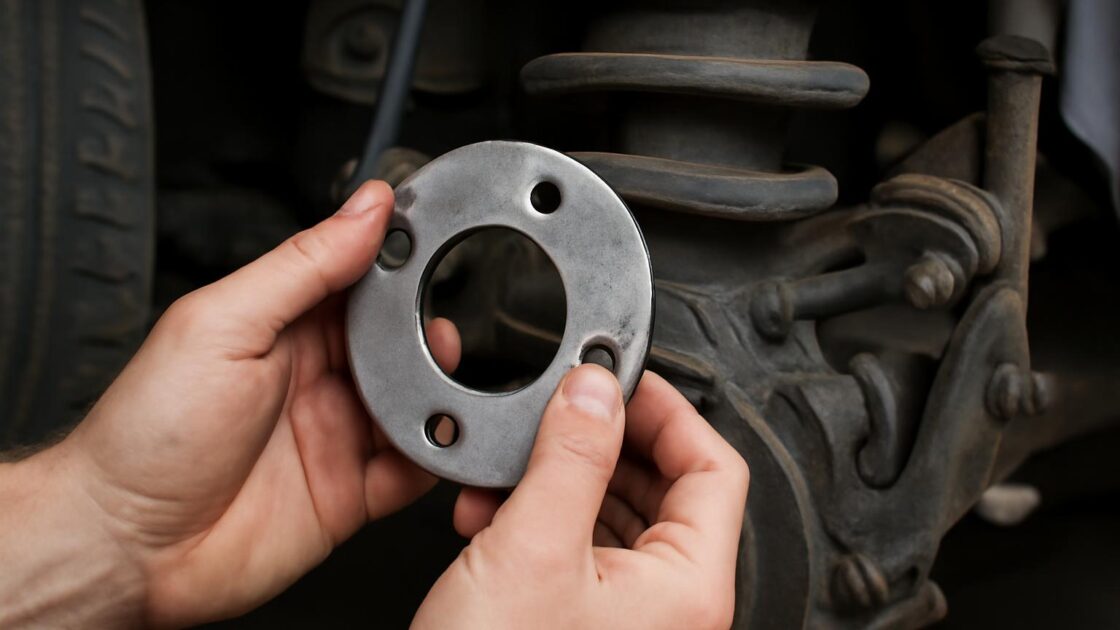

Регулировочные шайбы развала — это тонкие металлические пластины с отверстием, которые устанавливаются между поворотным кулаком и стойкой амортизатора в подвеске типа МакФерсон. Они позволяют точно настроить угол наклона колеса относительно вертикальной плоскости, компенсируя естественный износ деталей подвески и обеспечивая правильное положение колес. Без этих шайб невозможно выполнить точную регулировку развала, что приводит к быстрому износу шин и ухудшению управляемости.
Как работают регулировочные шайбы
Принцип работы основан на изменении положения поворотного кулака относительно стойки амортизатора. Шайбы устанавливаются на болты крепления стойки к кулаку. Добавление или удаление шайб с одной стороны изменяет угол наклона колеса. Каждая шайба имеет определенную толщину (обычно 0,5-3,0 мм), что позволяет точно дозировать изменение угла.
Типовая конструкция подвески использует два или три болта крепления. Шайбы могут устанавливаться на каждый болт, что дает возможность регулировать развал в двух плоскостях. Современные системы часто используют эксцентриковые шайбы, которые позволяют регулировать угол поворотом шайбы вокруг оси болта.
Основные типы регулировочных шайб
| Тип шайбы | Толщина, мм | Применение | Особенности |
|---|---|---|---|
| Стандартные круглые | 0,5-3,0 | Большинство отечественных автомобилей | Простая установка, недорогие |
| Эксцентриковые | 1,0-5,0 | Иномарки, современные модели | Точная регулировка поворотом шайбы |
| Наборные | 0,1-1,0 | Спортивные автомобили | Максимальная точность настройки |
| Специальные | Индивидуально | Конкретные модели авто | Уникальная форма под конструкцию |
Критерии выбора регулировочных шайб
Правильный подбор шайб обеспечивает точную регулировку и долговечность подвески. Основные параметры выбора:
- Толщина — определяет величину изменения угла развала
- Диаметр отверстия — должен точно соответствовать диаметру болта
- Материал — сталь с антикоррозионным покрытием
- Конфигурация — стандартные или эксцентриковые
- Совместимость — конкретная модель автомобиля
Чек-лист выбора регулировочных шайб
- Определите модель автомобиля и тип подвески
- Проверьте диаметр болтов крепления стойки
- Уточните требуемую толщину шайб для регулировки
- Выберите материал и покрытие (оцинкованная сталь предпочтительнее)
- Проверьте наличие в каталоге запчастей для вашего авто
- Убедитесь в наличии необходимого инструмента для установки
Типовые проблемы и ошибки при установке
Неправильная установка регулировочных шайб приводит к быстрому выходу из строя элементов подвески и шин. Распространенные ошибки:
- Установка шайб неподходящего диаметра — приводит к люфту и нарушению регулировки
- Использование корродированных шайб — затрудняет последующую регулировку
- Неравномерное распределение шайб — вызывает перекос и неравномерный износ
- Превышение максимального количества шайб — ослабляет соединение
- Отсутствие противозадирной смазки — приводит к закисанию соединения
Ограничения и практические рекомендации
Регулировочные шайбы имеют ограничения по максимальной толщине, которую можно установить на один болт. Обычно это 3-4 мм суммарно. Превышение этого значения ослабляет затяжку болта и может привести к его поломке.
Перед установкой новых шайб обязательно очистите посадочные поверхности от грязи и коррозии. Используйте медную смазку для предотвращения закисания. После регулировки обязательно проверьте углы установки колес на стенде.
Часто задаваемые вопросы
Как определить износ регулировочных шайб?
Износ проявляется неравномерным износом шин, уводом автомобиля в сторону при движении и невозможностью отрегулировать углы установки колес в пределах нормы.
Можно ли использовать несколько тонких шайб вместо одной толстой?
Да, такая замена допустима, но суммарная толщина должна соответствовать требуемой. Однако использование одной шайбы предпочтительнее для стабильности соединения.
Как подобрать шайбы для конкретного автомобиля?
Подбор осуществляется по каталогу запчастей для вашей модели автомобиля. Учитывайте толщину шайбы, диаметр отверстия и материал изготовления.
Что делать если регулировочные шайбы закисли?
Закисшие шайбы необходимо обработать проникающей смазкой, после чего аккуратно демонтировать с помощью съемника. Не применяйте чрезмерное усилие чтобы не повредить резьбу.
