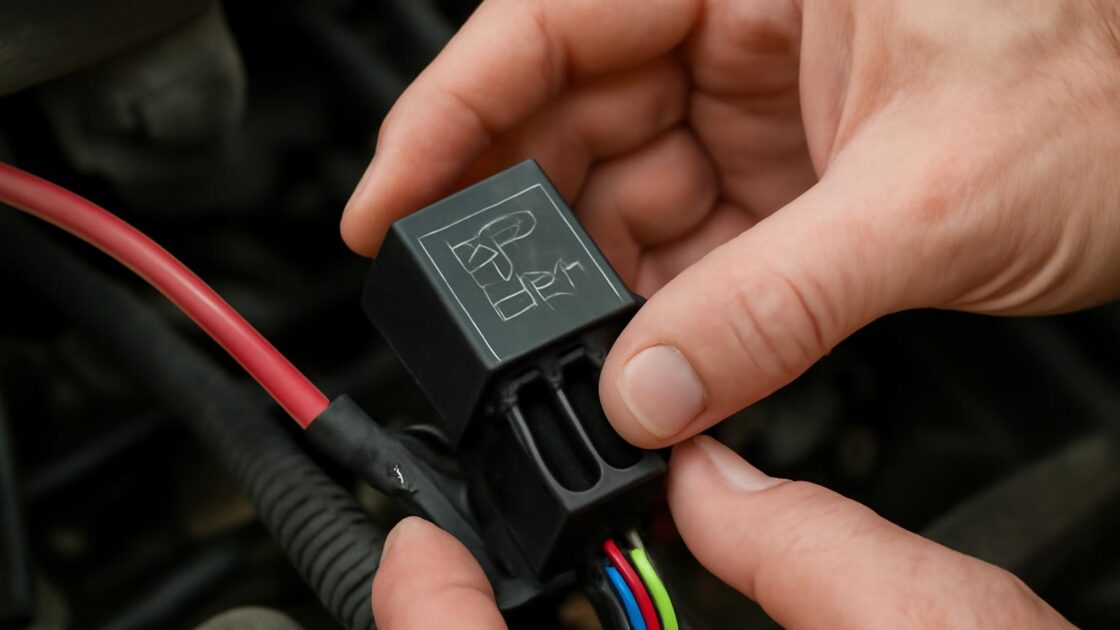

Реле — это электронный выключатель, который управляет мощными потребителями тока без нагрузки на штатные переключатели. Оно защищает проводку от перегрева и позволяет безопасно подключать дополнительное оборудование: фары, подогревы, компрессоры. Правильно подобранное реле исключает риск пожара и отказов электросистемы.

Как работает реле и зачем оно нужно

Реле работает как усилитель слабого сигнала. Маленький ток от кнопки или датчика через управляющую цепь включает электромагнит, который замыкает силовые контакты. Эти контакты пропускают большой ток к потребителю. Без реле вся нагрузка шла бы через кнопку и тонкие штатные провода, вызывая их перегрев и разрушение.

Типичные примеры мощных потребителей: противотуманные фары (до 20 А), электроусилитель руля (30-50 А), предпусковой подогреватель (20-40 А), компрессор пневмоподвески (20-30 А). Для них реле не просто желательно, а обязательно.

Основные типы реле для автомобиля

В automotive применяются преимущественно электромагнитные реле. Они дешёвые, надёжные и ремонтопригодные. Реже — твердотельные реле (полупроводниковые), но они чувствительны к перегреву и вибрации.

Сравнение типов реле
Параметр Электромагнитное реле Твердотельное реле
Срок службы 100 000 циклов 500 000 циклов
Стоимость Низкая Высокая
Устойчивость к вибрации Средняя Высокая
Нагрев Контакты греются при больших токах Греется полупроводниковый ключ
Ток утечки Нет Есть (несколько мА)

Критерии выбора реле

Номинальный ток — главный параметр. Он всегда должен быть на 20-30% выше максимального тока потребителя. Для нагрузки 20 А берите реле на 25-30 А. Напряжение катушки должно соответствовать бортовой сети: 12 В для легковых авто, 24 В для грузовиков.

Клеммы: ножевые (стандарт) или под болт (для токов от 40 А). Корпус: герметичный (IP67) для моторного отсека, обычный — для салона. Производитель: лучше выбирать известные бренды (Hella, Bosch, Tyco), так как дешёвые аналоги часто завышают токовые характеристики.

Схема подключения реле

Стандартное 4-контактное реле подключается так: контакт 85 — на массу, 86 — на управляющий сигнал (через кнопку), 30 — на плюс от аккумулятора (через предохранитель), 87 — на потребитель. Контакт 87a есть не у всех реле — он замыкается на 30 при выключенном реле.

Все силовые провода (30 и 87) должны быть рассчитаны на ток нагрузки. Управляющие провода (85 и 86) — тонкие, 0.5-0.75 мм². Обязателен предохранитель в разрыве провода 30, как можно ближе к аккумулятору.

Частые ошибки при установке

Слабое затягивание клемм приводит к перегреву и оплавлению connectors. Отсутствие предохранителя — к риску пожара при КЗ. Негерметичные соединения в подкапотном пространстве окисляются и теряют контакт. Перепутанные контакты 85 и 86 обычно не ломают реле, но оно не сработает.

Установка реле вверх ногами near heat sources — частая причина premature failure. Металлический корпус реле должен крепиться чисто, без краски и грязи — это улучшает теплоотвод.

Чек-лист выбора и установки

1. Определите максимальный ток потребителя (мощность / напряжение).
2. Выберите реле с запасом по току 20-30%.
3. Подберите предохранитель на ток ниже номинала реле.
4. Используйте провода нужного сечения.
5. Закрепите реле в сухом месте без вибрации.
6. Проверьте мультиметром работу до финальной сборки.

Обслуживание и диагностика

Реле не требует обслуживания, но периодически проверяйте надёжность контактов и отсутствие следов перегрева. Если реле перестало работать, проверьте наличие управляющего напряжения на контактах 85 и 86. Щелчок без включения нагрузки говорит о проблеме в силовой цепи.

Частые вопросы

Какое реле нужно для подключения противотуманных фар?
Для стандартных противотуманных фар мощностью 55-100 Вт подойдет реле на 20-30 А. Убедитесь, что номинальный ток реле превышает суммарный ток фар с запасом 20-30%.

Можно ли использовать реле от старого оборудования?
Только если точно знаете его характеристики и работоспособность. Старые реле могут иметь изношенные контакты, что приводит к перегреву и отказам. Лучше использовать новые реле с известными параметрами.

Почему реле щёлкает, но потребитель не работает?
Возможные причины: обрыв цепи нагрузки, перегоревший предохранитель, плохой контакт в силовой цепи или неисправность самого реле. Проверьте целостность цепи мультиметром.

Как выбрать сечение проводов для подключения реле?
Сечение проводов зависит от тока нагрузки. Для тока 10 А — 1.5 мм², 20 А — 2.5 мм², 30 А — 4 мм². Всегда берите запас 20-30% по току.
